Сферы применения
Отрасли и сегменты техники

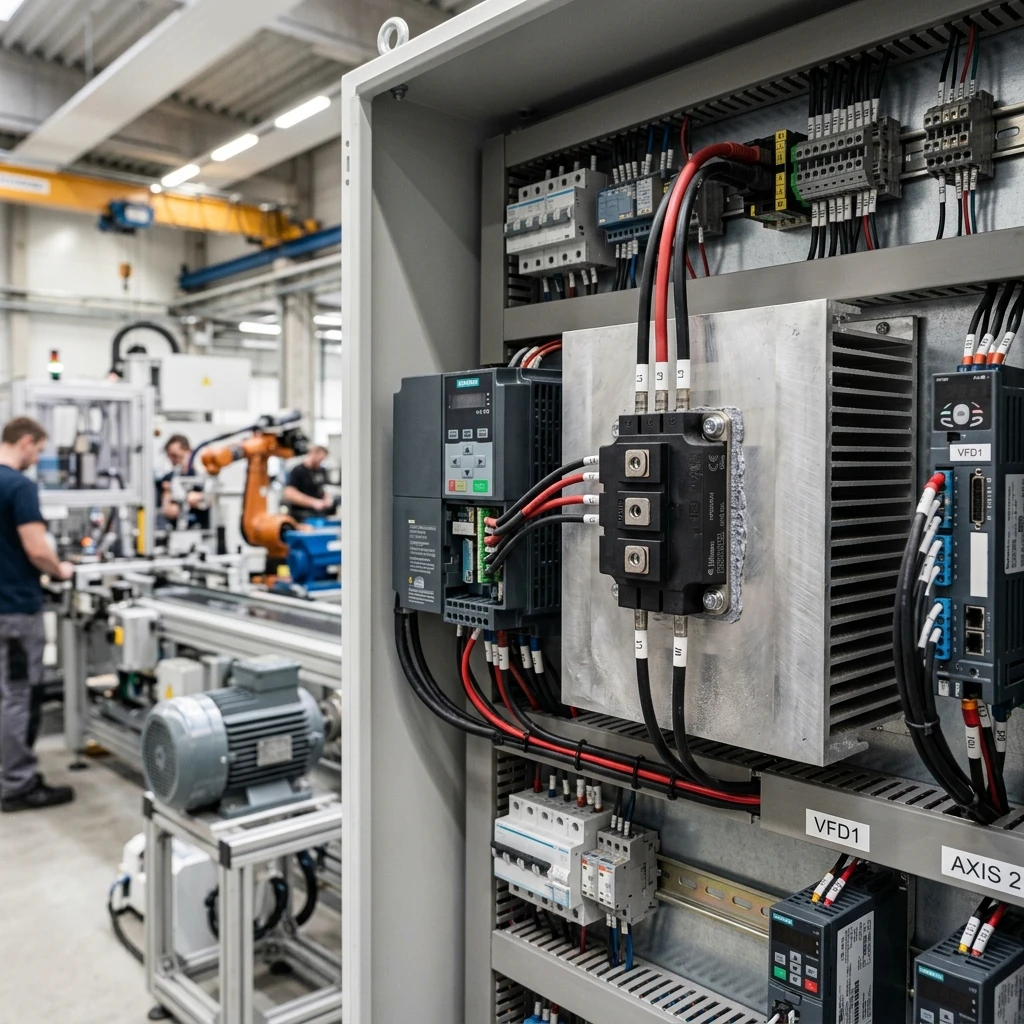

Предназначены для применения в частотных преобразователях, сервоприводах, ПЛК и силовых электронных модулях. Компенсируют микронеровности контактирующих поверхностей, уменьшают тепловое сопротивление интерфейса и обеспечивают эффективную передачу тепла к элементам охлаждения.

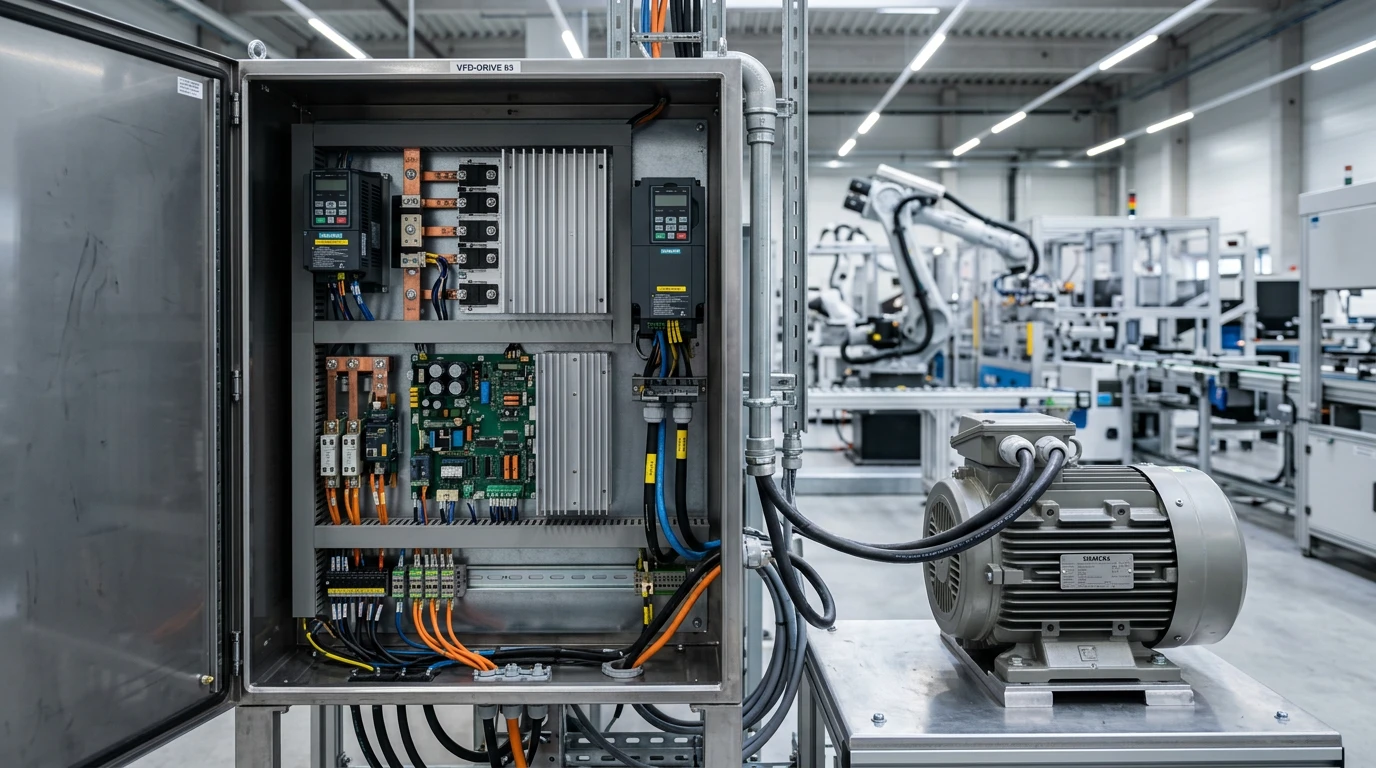

Современные системы промышленной автоматизации включают силовую электронику и устройства управления, отвечающие за функционирование технологического оборудования. Отказ критически важных электронных компонентов способен вызвать остановку производственного процесса и незапланированный простой.
Высокая плотность мощности и непрерывная работа оборудования приводят к значительным тепловым нагрузкам на электронные компоненты. Термоинтерфейсы КПТД используются для эффективной передачи тепла от силовых элементов к радиаторам или охлаждающим системам, обеспечивая стабильную работу оборудования.

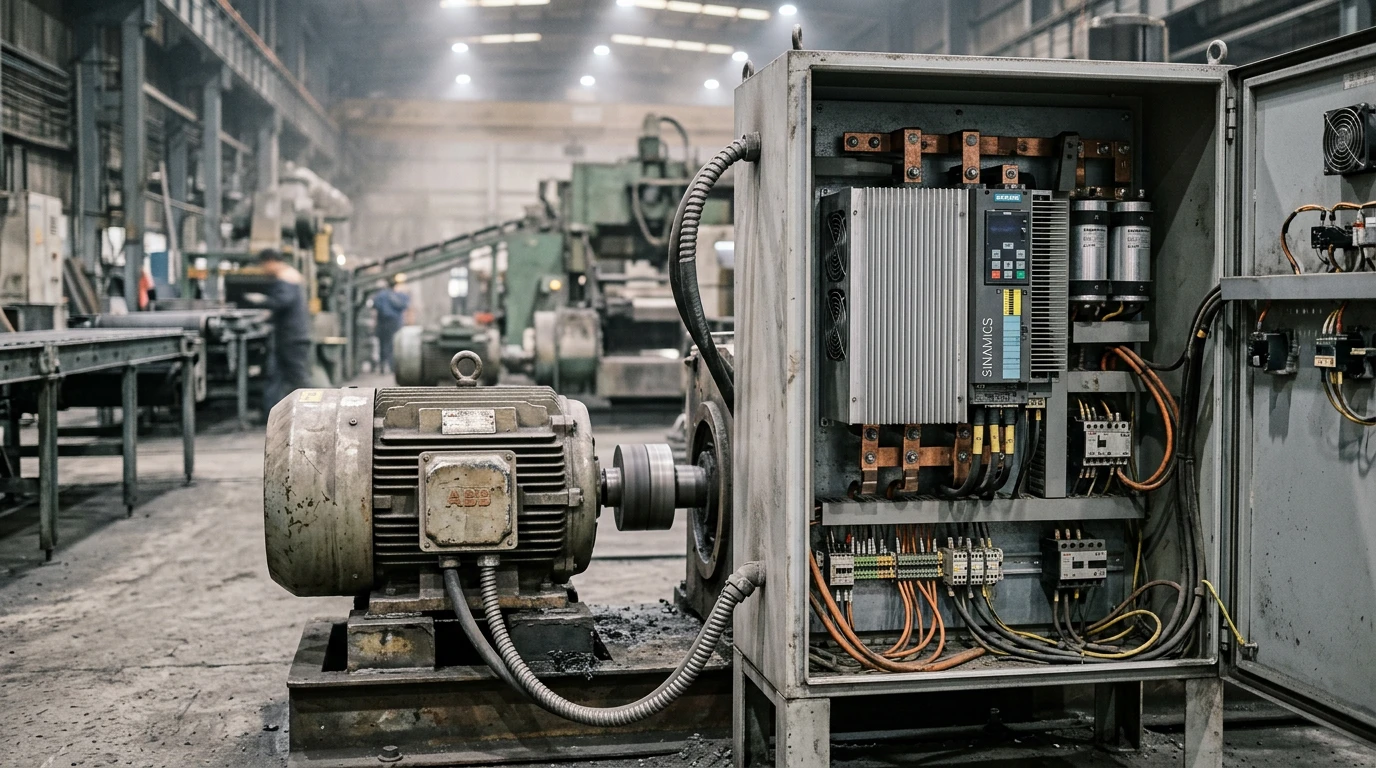

Используются для регулирования скорости электродвигателей в промышленном оборудовании.
эффективный теплоотвод при высоких токах и длительной работе оборудования.
Используются в системах точного управления движением.

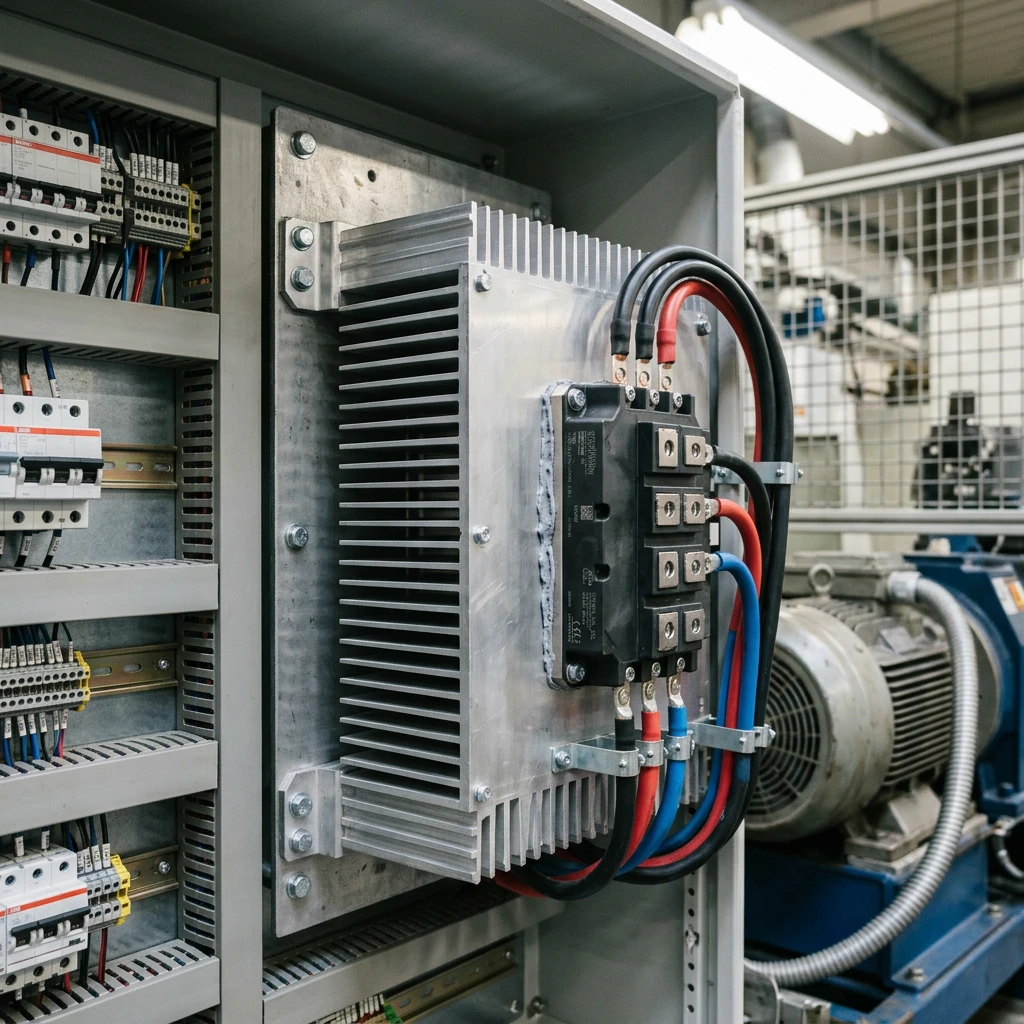

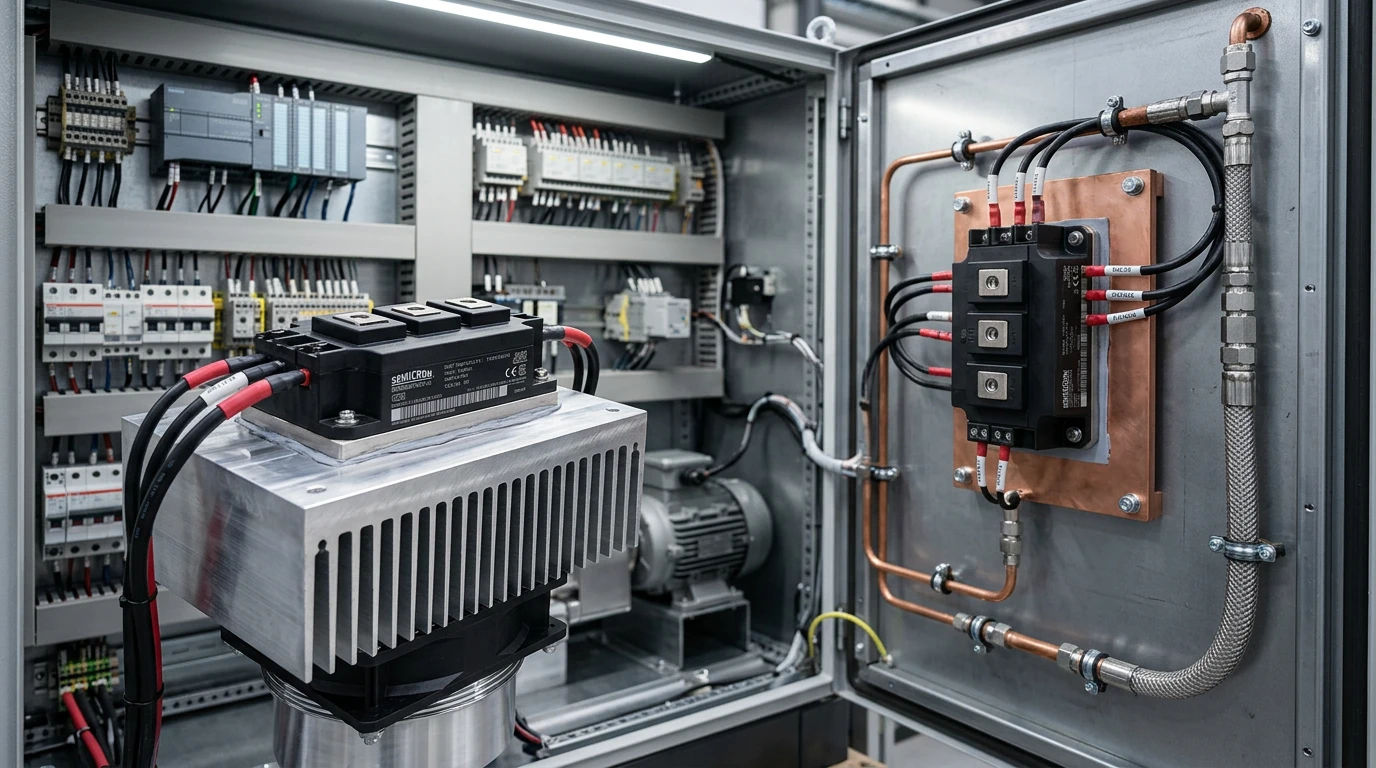

Термоинтерфейсы КПТД обеспечивают охлаждение силовых ключей и модулей управления.
Промышленные контроллеры содержат электронные компоненты, выделяющие тепло при работе.
Используются в различных промышленных установках.
Заполните техническую форму, и наши инженеры подберут оптимальный термоинтерфейс для вашей задачи.
Для повышения надёжности силовой электроники и систем промышленного управления.
При эксплуатации преобразовательной техники, сервосистем и распределительных устройств.
Отсутствие деградации материала при непрерывной работе оборудования.
При воздействии вибраций, температурных циклов, влажности и загрязнений.
Снижение риска внеплановых остановок технологических процессов.
Термоинтерфейс (теплопроводящий материал) — это материал, который размещается между нагревающимся компонентом и системой охлаждения (например, радиатором) для улучшения теплопередачи.
Технические детали
Основная задача термоинтерфейса — заполнить микронеровности и воздушные зазоры между поверхностями, которые неизбежно возникают из-за шероховатости материалов. Поскольку воздух обладает очень низкой теплопроводностью, такие зазоры существенно ухудшают теплоотвод.
Термоинтерфейс вытесняет воздух из зоны контакта и формирует более эффективный теплопроводящий путь между источником тепла и радиатором, тем самым снижая тепловое сопротивление и улучшая охлаждение устройства.
Существует множество разновидностей теплопроводящих материалов, включая:
По составу такие материалы обычно представляют собой полимерную матрицу, заполненную теплопроводящими наполнителями, например:
Наиболее распространённой основой для многих термоинтерфейсов является силикон, однако также применяются и несиликоновые системы, используемые в специализированных электронных устройствах.
Теплопроводность характеризует способность материала передавать тепловую энергию, тогда как тепловое сопротивление показывает, насколько слой материала препятствует прохождению теплового потока. Эти параметры являются основными при выборе термоинтерфейсов и определяют эффективность отвода тепла от электронных компонентов.
Технические детали
Теплопроводящие материалы (термоинтерфейсы) используются для передачи тепла от нагревающихся компонентов — микросхем, силовых модулей, транзисторов — к радиатору или теплоотводящей конструкции. Их задача — уменьшить тепловое сопротивление между источником тепла и системой охлаждения.
Эффективность такого материала определяется двумя основными характеристиками:
Теплопроводность (λ) — это физическое свойство материала, характеризующее его способность проводить тепло.
Передача тепла происходит за счёт:
и возникает при наличии разности температур.
Единица измерения теплопроводности:
Вт/(м·К)
Чем выше теплопроводность материала, тем эффективнее он передаёт тепловую энергию.
Примеры:
| Материал | Теплопроводность |
|---|---|
| Медь | ~400 Вт/(м·К) |
| Алюминий | ~200 – 230 Вт/(м·К) |
| Термопрокладки | ~1 – 10 Вт/(м·К) |
| Воздух | ~0,024 Вт/(м·К) |
Воздух является очень плохим проводником тепла, поэтому даже микроскопические воздушные зазоры между поверхностями резко ухудшают теплоотвод.
Именно поэтому в электронике применяются термоинтерфейсы, которые заполняют неровности поверхности и вытесняют воздух из контактной зоны.
Важно понимать, что теплопроводность — это свойство самого материала, и она не зависит от формы, размера или толщины изделия.
Хотя теплопроводность важна, на практике эффективность теплоотвода определяется тепловым сопротивлением слоя материала.
Тепловое сопротивление показывает, насколько сильно слой материала препятствует прохождению теплового потока.
Для однородного слоя материала оно определяется выражением:
где:
Единица измерения:
м²·К/Вт
Из формулы видно, что тепловое сопротивление зависит от:
Поэтому даже материал с высокой теплопроводностью может плохо отводить тепло, если его слой слишком толстый.
Помимо сопротивления самого материала, существенную роль играет контактное тепловое сопротивление.
Оно возникает на границах:
Реальные поверхности никогда не являются идеально гладкими. Между ними присутствуют:
Поскольку воздух имеет крайне низкую теплопроводность, такие зазоры значительно ухудшают теплообмен.
Использование мягких и эластичных термоинтерфейсов позволяет:
Тепловой импеданс — это суммарное сопротивление теплопередаче всей системы.
Он включает:
Именно суммарный тепловой импеданс определяет реальную эффективность теплоотвода.
При выборе теплопроводящего материала важно учитывать не только его теплопроводность, но и ряд основных факторов, влияющих на эффективность теплоотвода:
Даже небольшое снижение суммарного теплового сопротивления может существенно улучшить температурный режим устройства и повысить его надёжность. Известно, что повышение температуры p-n перехода микросхемы всего на 10 °C может примерно вдвое увеличить вероятность отказа устройства.
Поэтому правильный выбор термоинтерфейса является важным фактором обеспечения долговечности и стабильной работы электронных систем.
Распределение тепла и его отвод являются двумя взаимосвязанными этапами управления температурой в электронных устройствах.
Распределение тепла обеспечивает равномерное распространение тепловой энергии от локального источника по большей площади конструкции. Это позволяет снизить локальные перегревы и эффективно передать тепло к элементам системы охлаждения.
Отвод тепла отвечает за удаление накопленной тепловой энергии из системы в окружающую среду — обычно через радиаторы, теплообменники или воздушный поток.
Эффективное управление температурой требует правильного сочетания обоих процессов.
Технические детали
В электронных устройствах тепло обычно выделяется в небольших локальных областях, например в кристалле микросхемы или силовом транзисторе.
Если тепло не распределяется по большей площади, возникают локальные перегревы, которые могут привести к:
Поэтому важной задачей является распространение тепла от источника к более крупным теплоотводящим поверхностям, таким как:
После распределения тепла по поверхности конструкции необходимо обеспечить его эффективное удаление в окружающую среду.
Это может происходить за счёт:
Если скорость генерации тепла превышает способность системы охлаждения рассеивать его, температура устройства начинает повышаться.
На практике эффективное охлаждение достигается за счёт комплексного подхода, который включает:
Во многих случаях правильная компоновка устройства и эффективное распределение тепла позволяют значительно снизить требования к системе охлаждения.
Наиболее эффективное управление температурой достигается при совместной оптимизации распределения и отвода тепла. Правильная конструкция теплового пути позволяет уменьшить локальные перегревы и обеспечить стабильную работу электронных устройств.
Температура оказывает заметное влияние на теплопроводность материалов, однако характер этого влияния зависит от их физической природы.
У разных типов материалов теплопроводность может увеличиваться, уменьшаться или изменяться нелинейно при изменении температуры. Поэтому при выборе теплопроводящего материала важно учитывать реальный рабочий диапазон температур устройства, поскольку его тепловые характеристики могут существенно отличаться от значений, указанных при стандартных условиях измерения.
Технические детали
Теплопроводность материалов определяется механизмами переноса тепловой энергии. Основными переносчиками тепла являются:
Изменение температуры влияет на эти процессы по-разному для различных типов материалов.
В металлах тепло в основном переносится свободными электронами.
При повышении температуры усиливается рассеяние электронов на колебаниях кристаллической решётки, что уменьшает их среднюю длину свободного пробега. В результате теплопроводность большинства металлов уменьшается с ростом температуры.
В диэлектриках и керамиках тепло переносится главным образом фононами — колебаниями кристаллической решётки.
Зависимость теплопроводности от температуры в таких материалах может быть сложной и зависит от структуры материала, наличия дефектов и механизма рассеяния фононов. В ряде случаев теплопроводность может сначала увеличиваться с ростом температуры, а затем уменьшаться.
В газах теплопроводность определяется движением молекул.
С повышением температуры скорость движения молекул увеличивается, что приводит к более интенсивному переносу энергии между ними. Поэтому теплопроводность газов обычно возрастает при повышении температуры.
При фазовых переходах теплопроводность может существенно изменяться.
Например, при переходе вещества из твёрдого состояния в жидкое его теплопроводность обычно снижается, поскольку структура материала становится менее упорядоченной.
Некоторые материалы обладают анизотропной теплопроводностью, то есть их способность проводить тепло зависит от направления в кристаллической структуре.
В таких материалах теплопроводность может значительно различаться вдоль разных осей кристалла и изменяться с температурой. Примером являются сапфир, графит и некоторые керамические материалы.
Поскольку теплопроводность материалов может существенно зависеть от температуры, при выборе термоинтерфейса важно учитывать рабочий температурный диапазон устройства и реальные условия эксплуатации.
Это позволяет более точно оценить эффективность теплоотвода и обеспечить стабильную работу электронных систем.
