КПТД 4

Высоковязкая паста

Высоковязкий термоинтерфейс, сочетающий теплопроводность 7,7 Вт/(м·К) со способностью заполнять крупные зазоры, сохранять форму и стабильность контактного слоя, в том числе на вертикальных поверхностях.

Подробнее Каталог КПТД-4

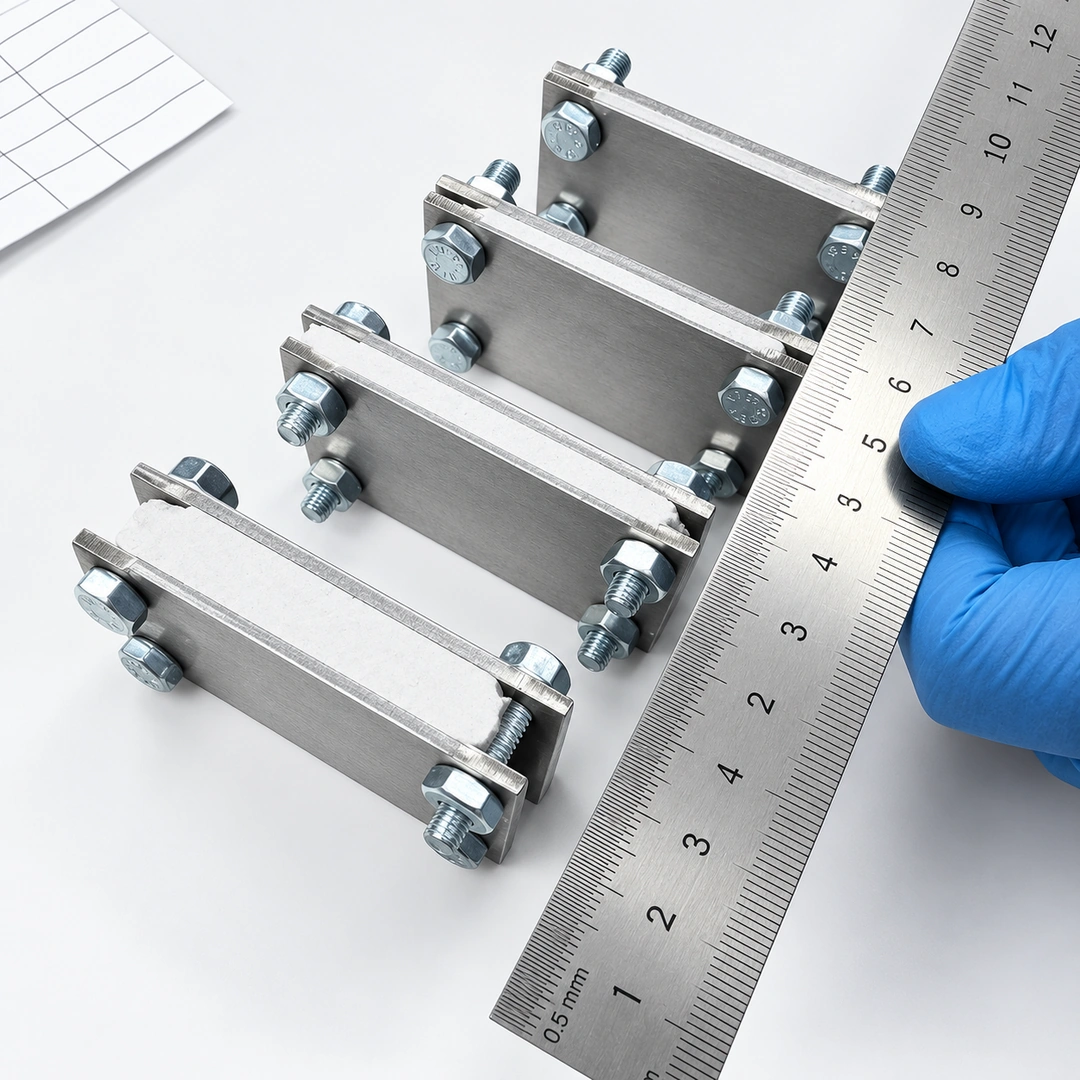

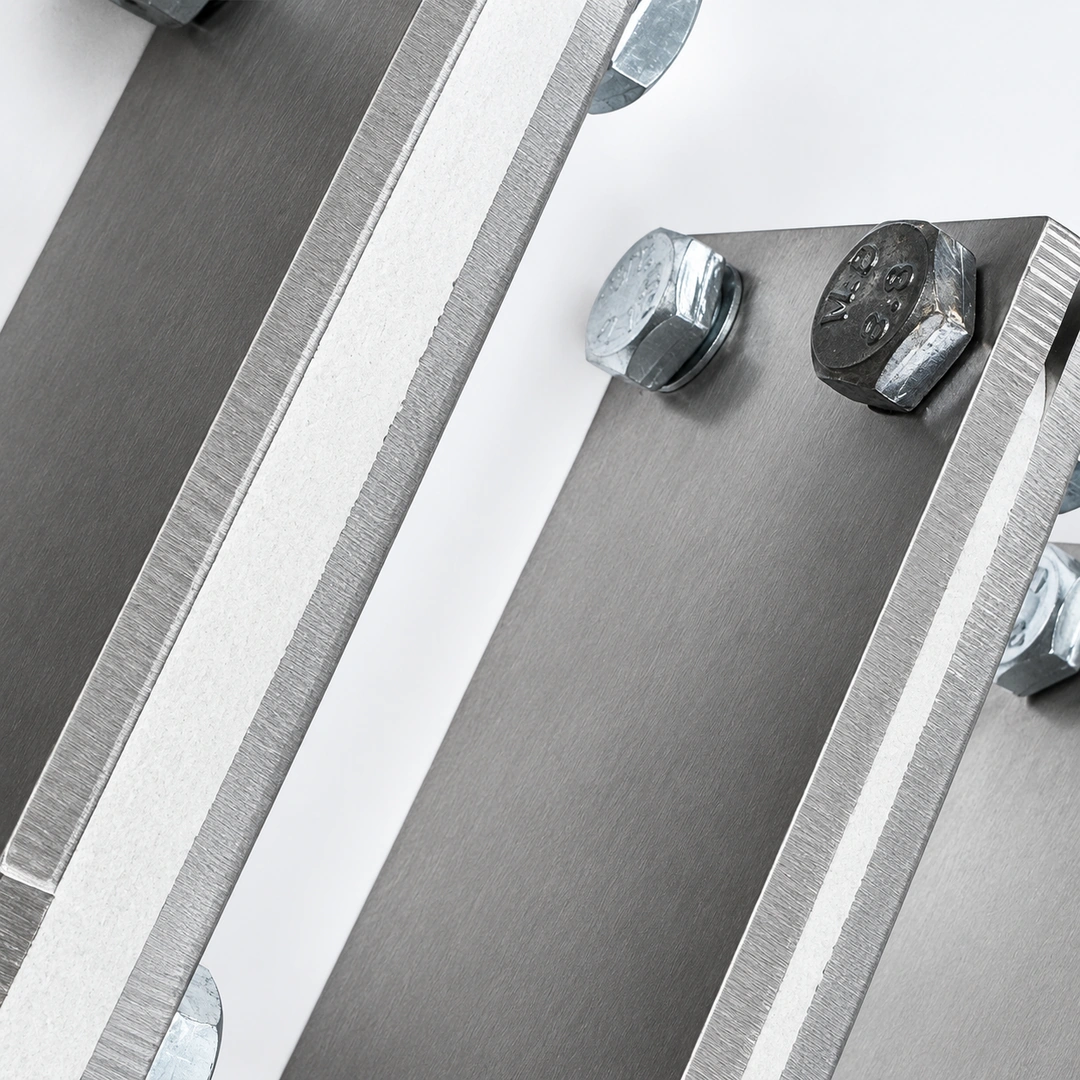

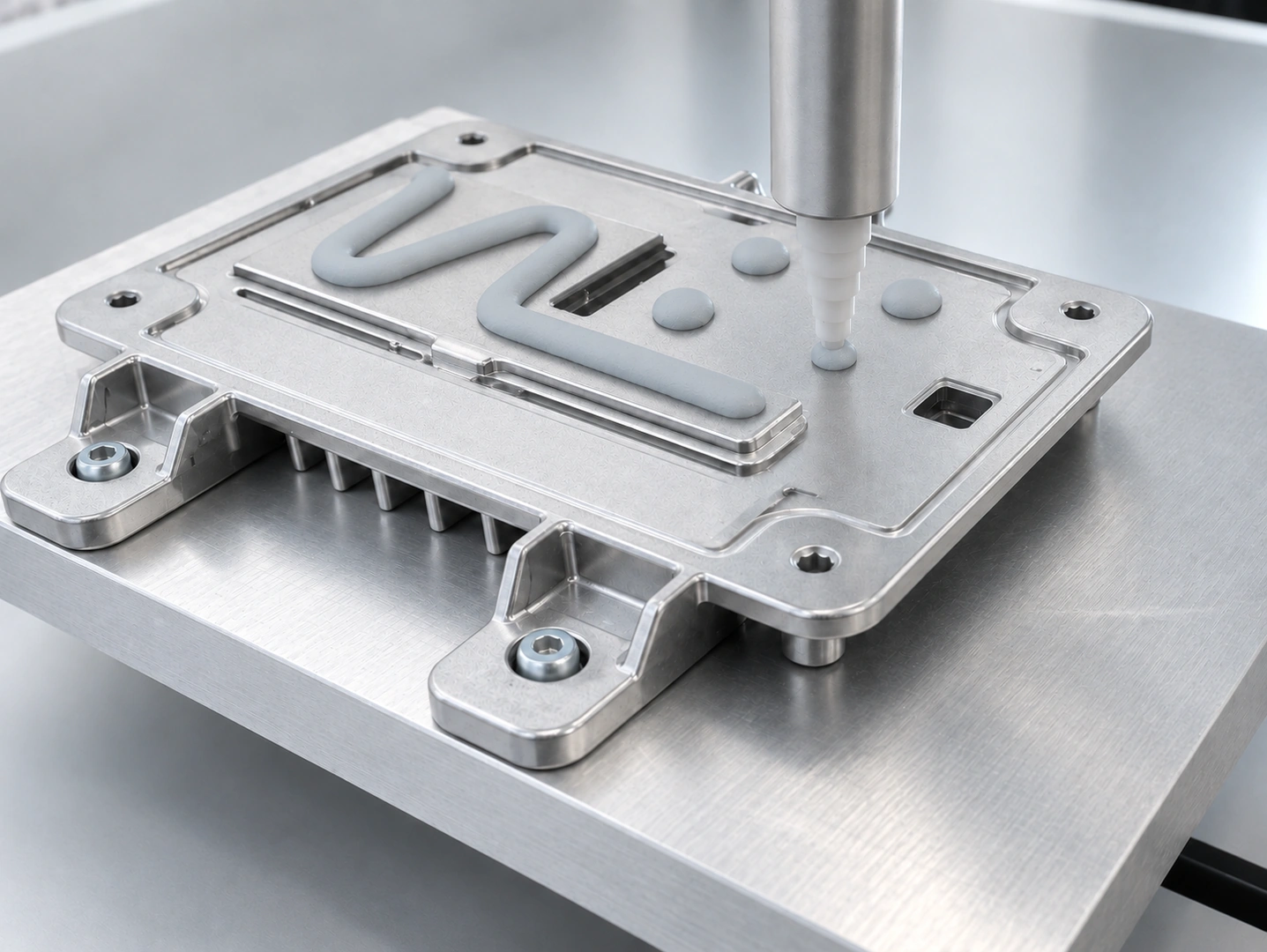

Жидкая термопрокладка для сложного рельефа

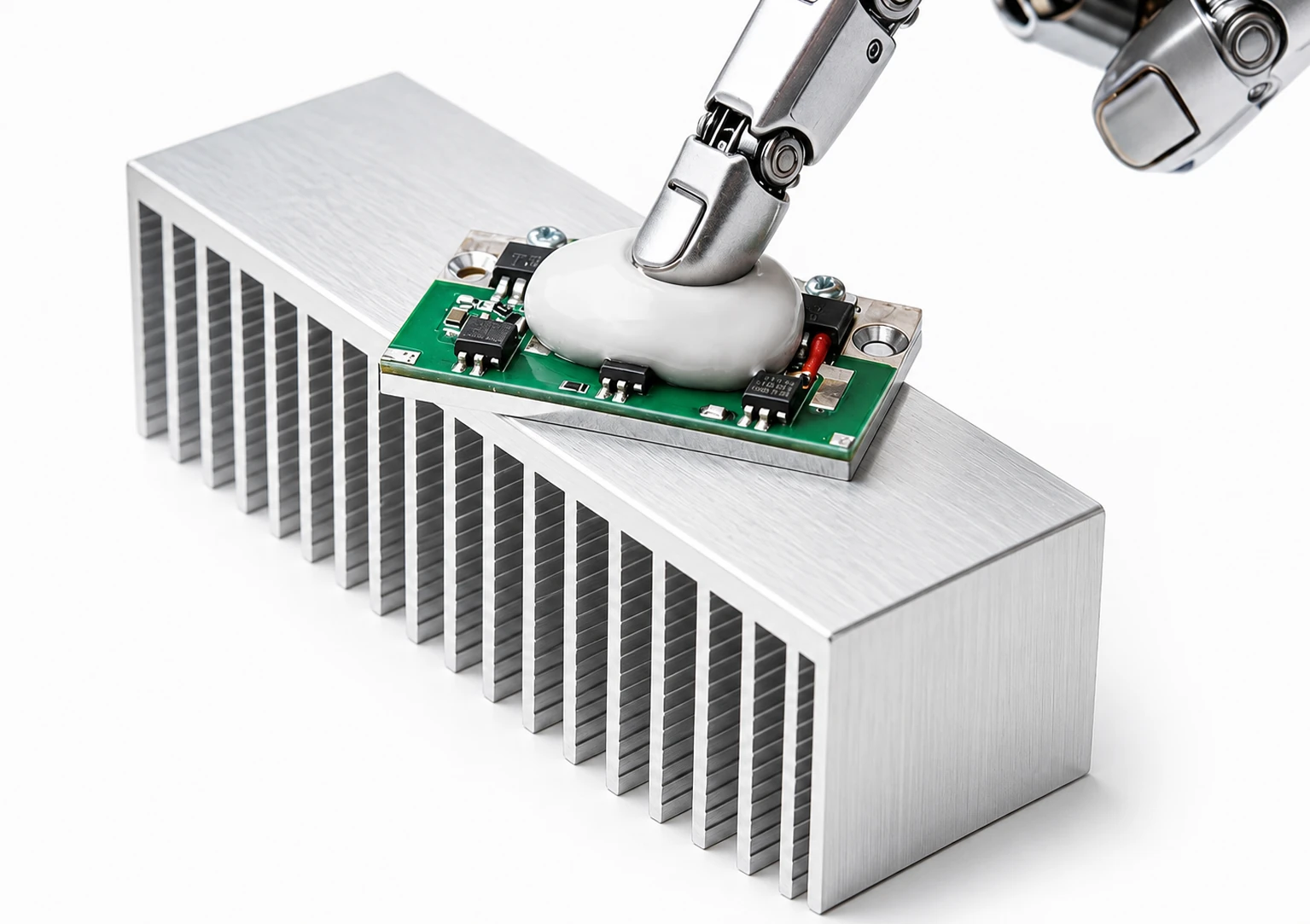

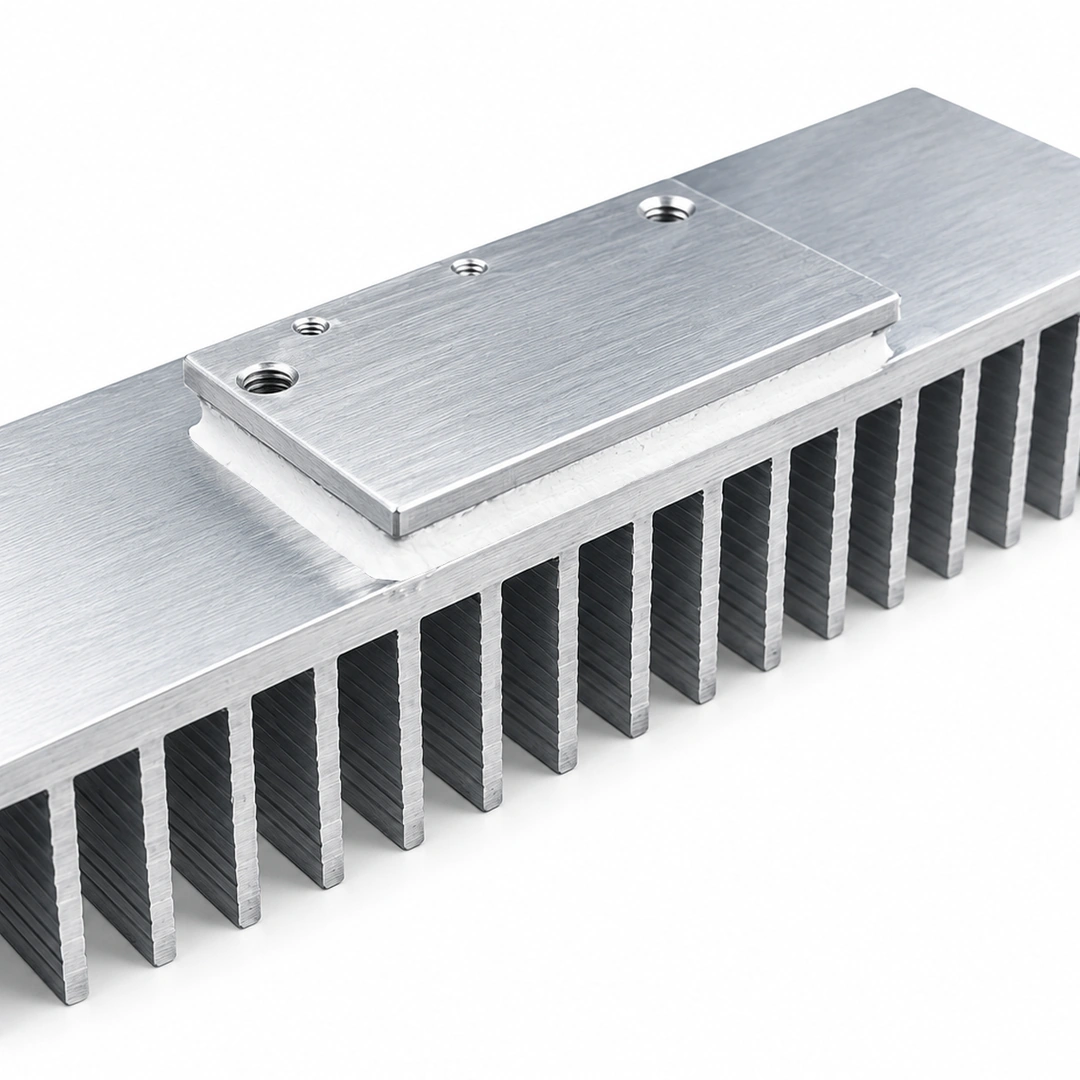

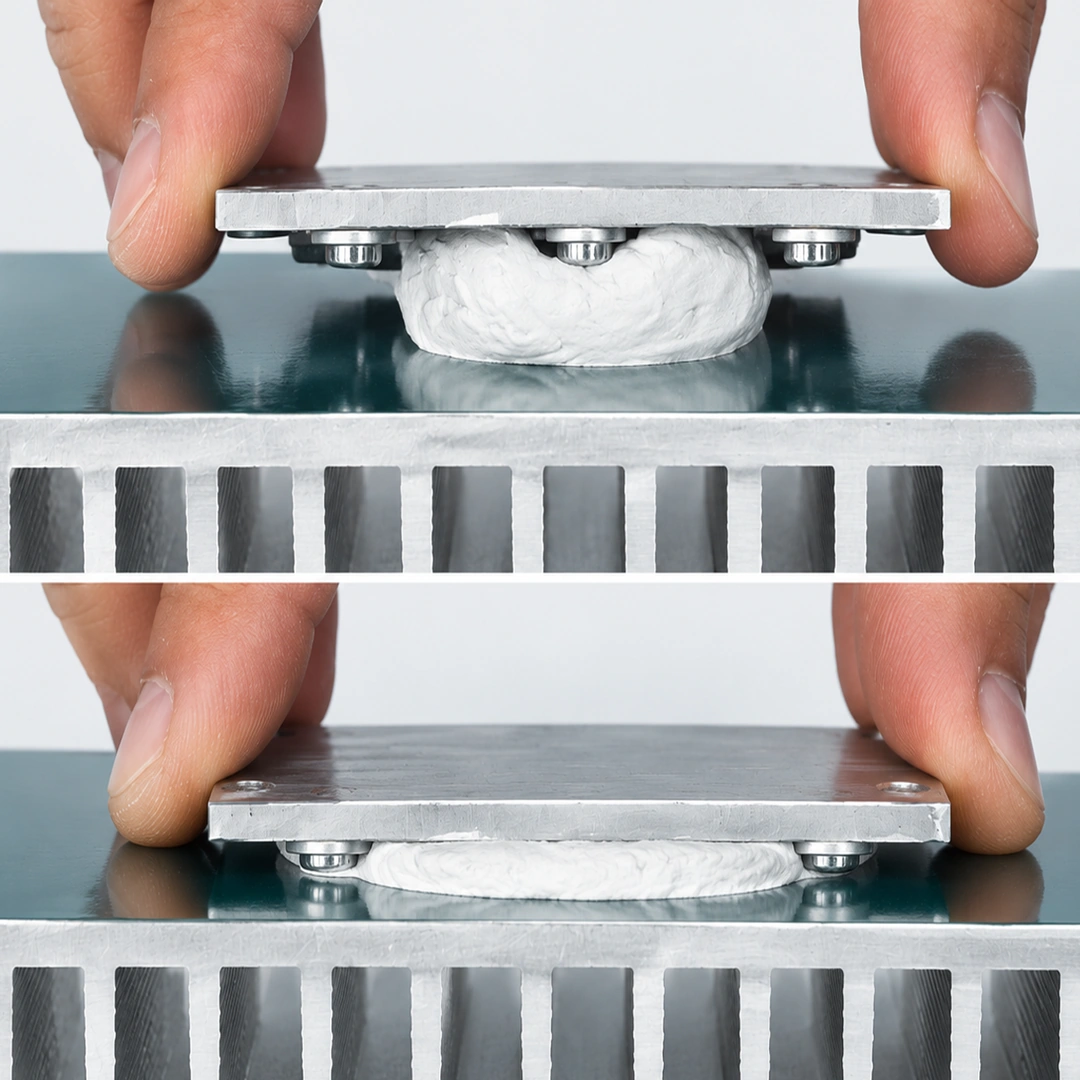

Высоковязкая паста КПТД-4 разработана для создания термоинтерфейса в узлах, где необходимо компенсировать неровности и заметные зазоры между источником и приёмником тепла. Высоковязкая паста легко деформируется под нагрузкой, заполняет воздушные полости и формирует непрерывный теплопроводящий путь от компонента к радиатору.

Керамический наполнитель с оптимизированным распределением частиц обеспечивает теплопроводность 7,3 – 7,7 Вт/(м·К) и одновременно сохраняет электроизоляционные свойства. Стабильная структура пасты препятствует расслаиванию, образованию сухих зон и смещению материала при нагреве, вибрациях и длительной работе. Это особенно критично при вертикальном монтаже компонентов.

Технические характеристики

Ключевые преимущества высоковязкой пасты КПТД 4

Максимальная теплопроводность

7,7 Вт/(м·К) — самый высокий показатель теплопроводности в линейке КПТД материалов

Высокая конформность

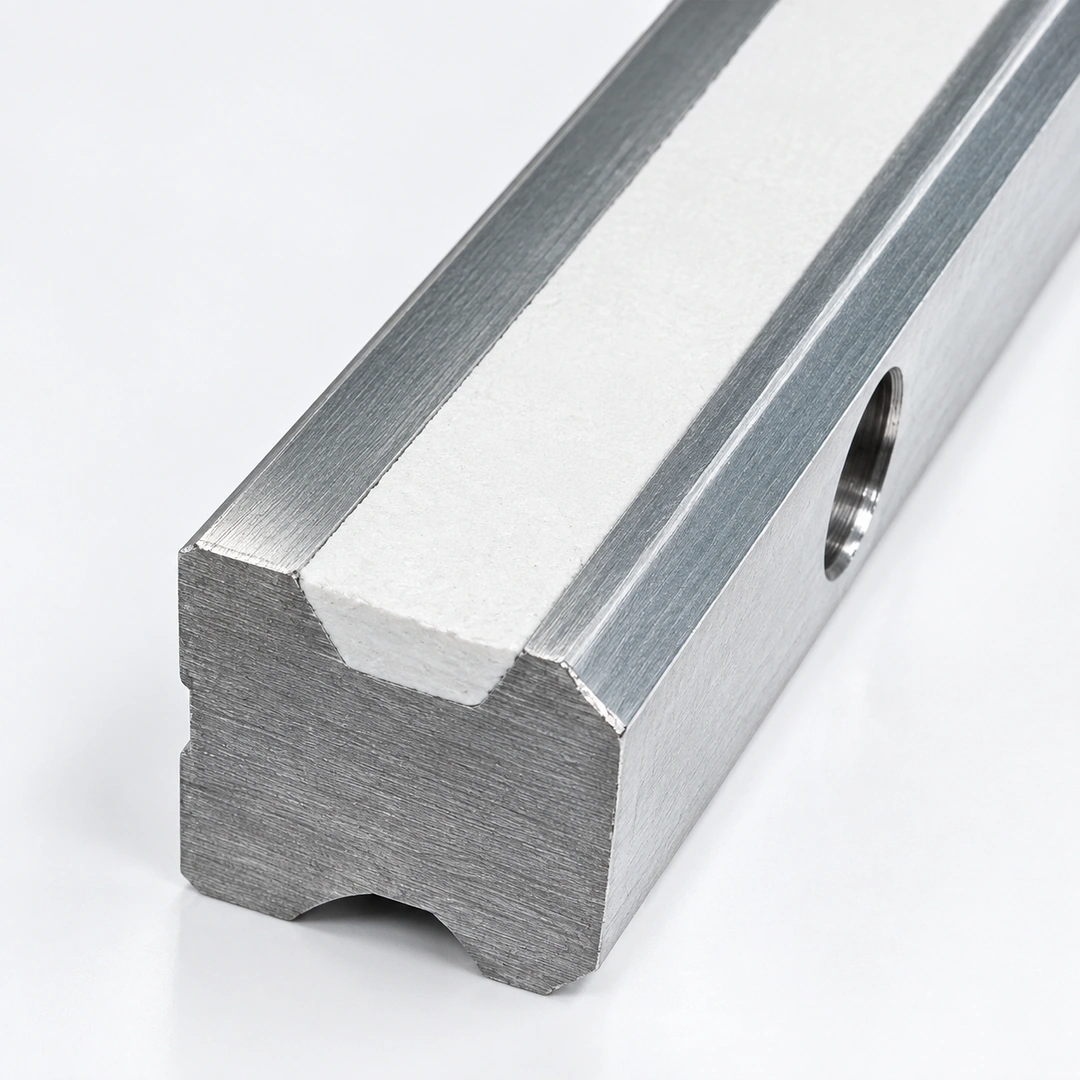

Легко деформируется и повторяет рельеф сложных контактных поверхностей

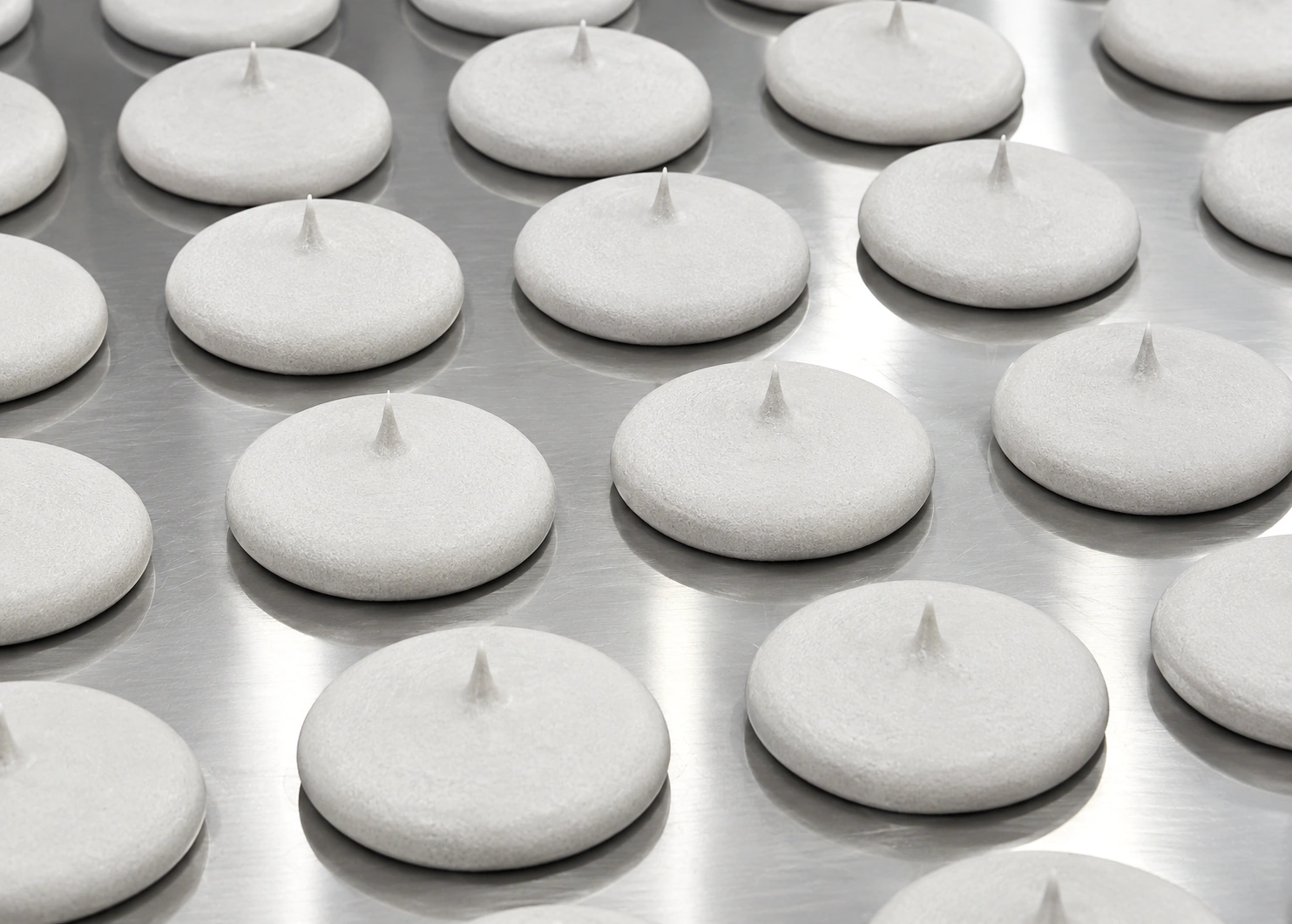

Тиксотропная структура

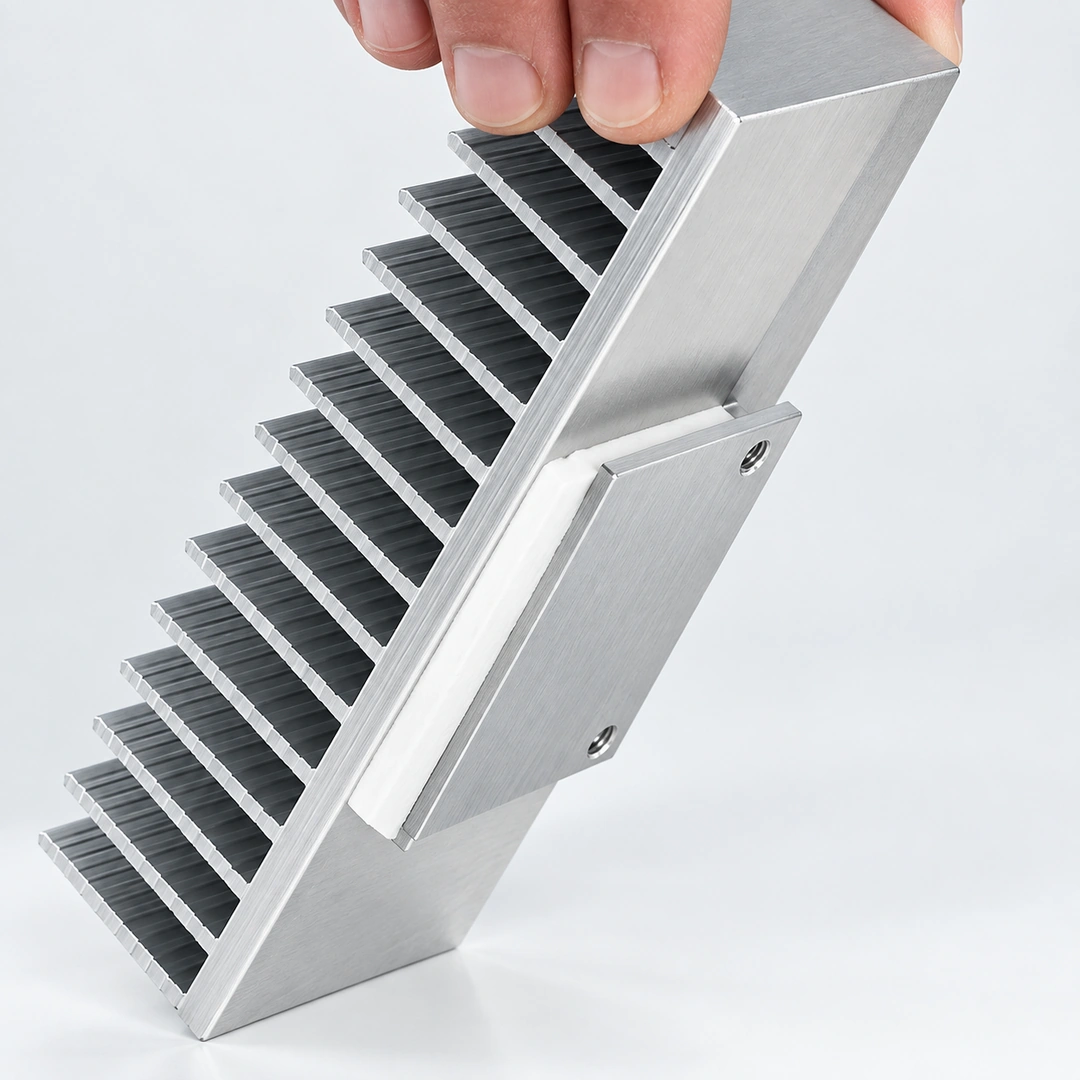

Сохраняет форму, не растекается при нагреве, в том числе на вертикальных поверхностях

Долговременная стабильность

Невысыхающая основа сохраняет свойства при многократных температурных циклах

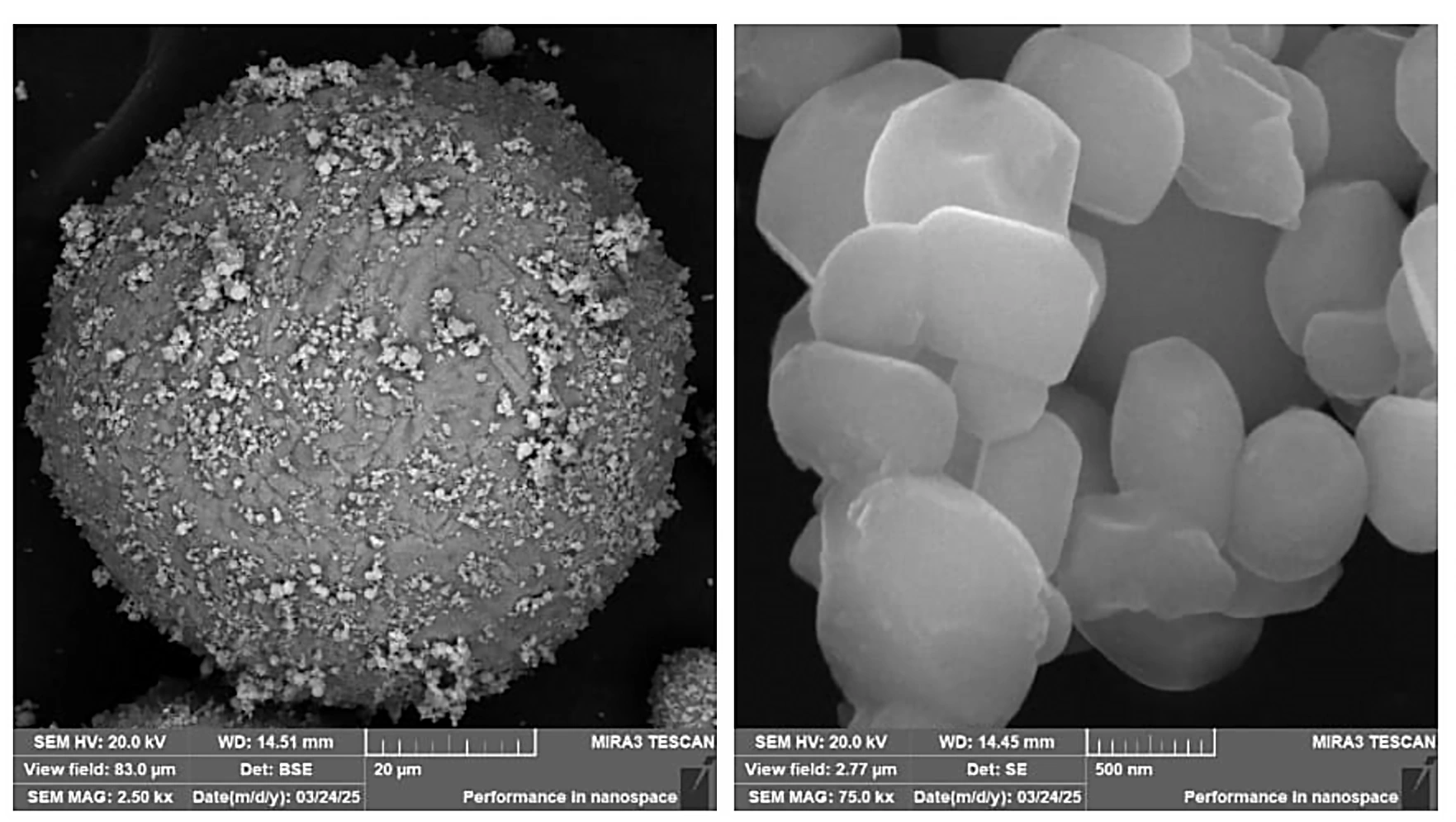

Полидисперсная система керамических частиц на основе очищенного сферического оксида алюминия (Al₂O₃)

~70 мкм ~500 нм

Модификация и распределение частиц — основа высокой теплопроводности

КПТД-4 содержит высоконаполненную полидисперсную систему керамических частиц на основе очищенного сферического оксида алюминия (Al₂O₃). Оптимальное сочетание фракций и контролируемое распределение наполнителя повышают плотность упаковки: частицы размером до 500 нанометров заполняют промежутки между крупными, а сферическая форма увеличивает количество межчастичных контактов.

Модификация поверхности порошков способствует эффективному взаимодействию частиц в связующей матрице. В результате формируются стабильные теплопроводящие каналы.

В качестве связующего используется низкомолекулярный каучук с минимальным содержанием летучих компонентов. Это обеспечивает стабильность слоя при нагреве и длительной эксплуатации, снижая риск усадки, образования пустот и роста теплового сопротивления.

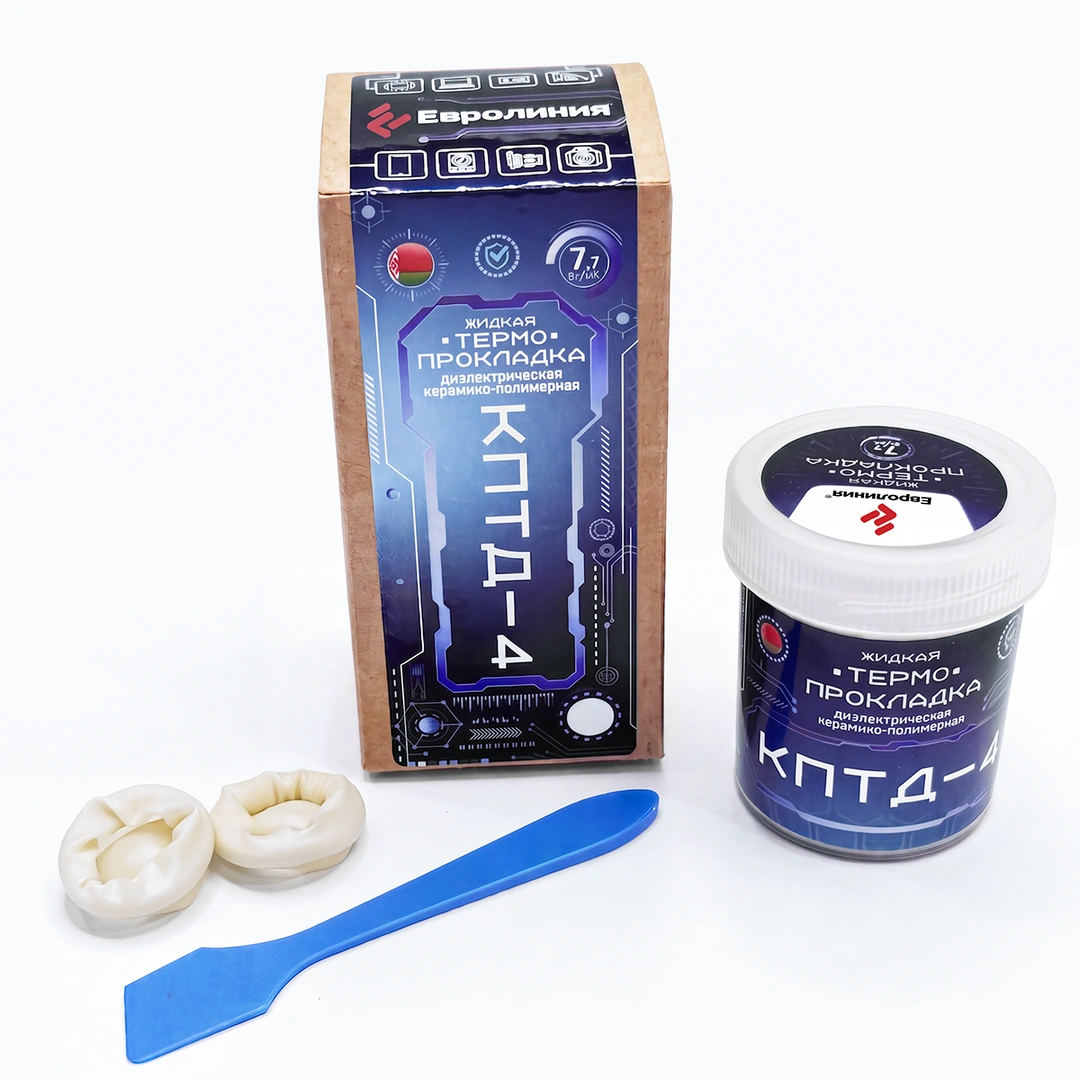

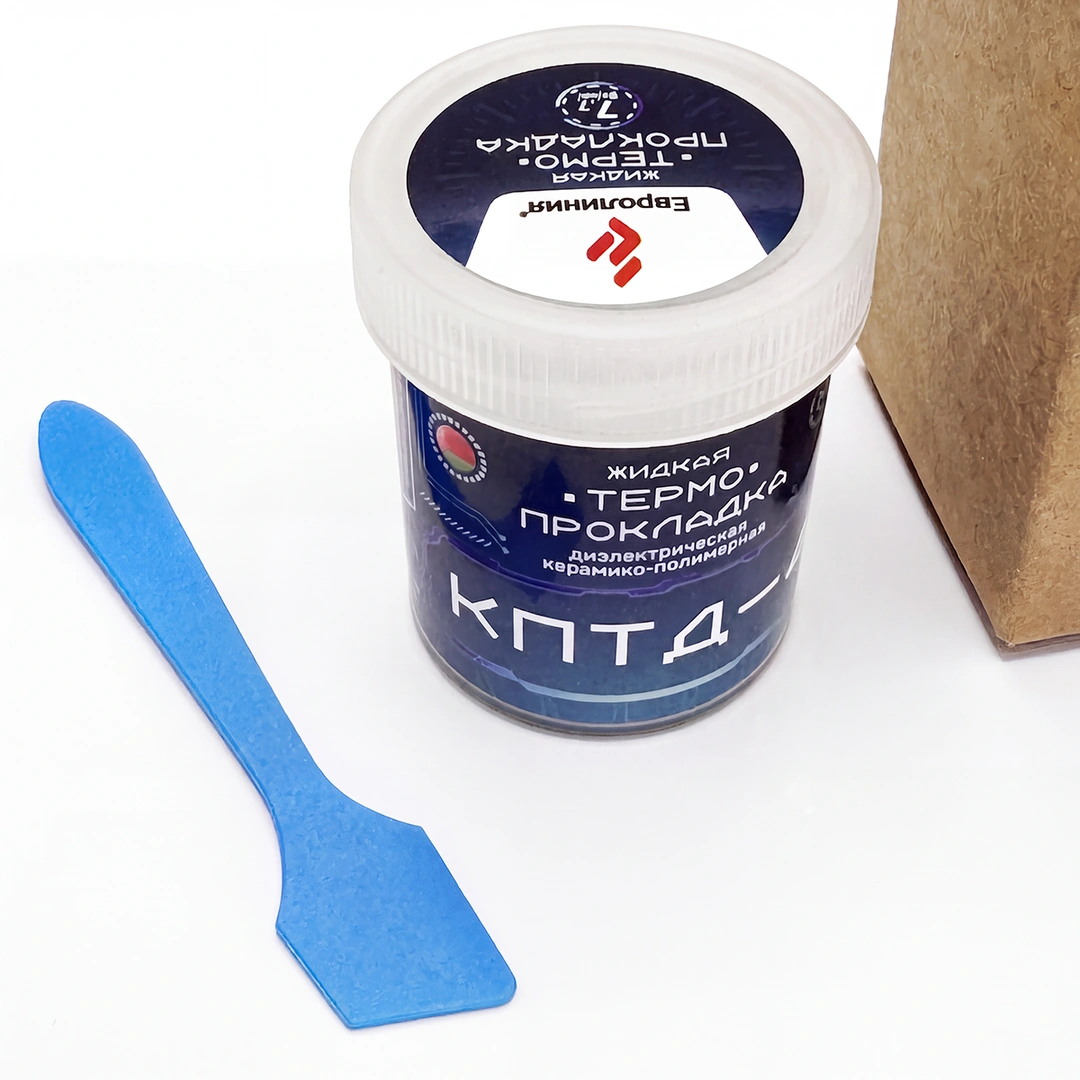

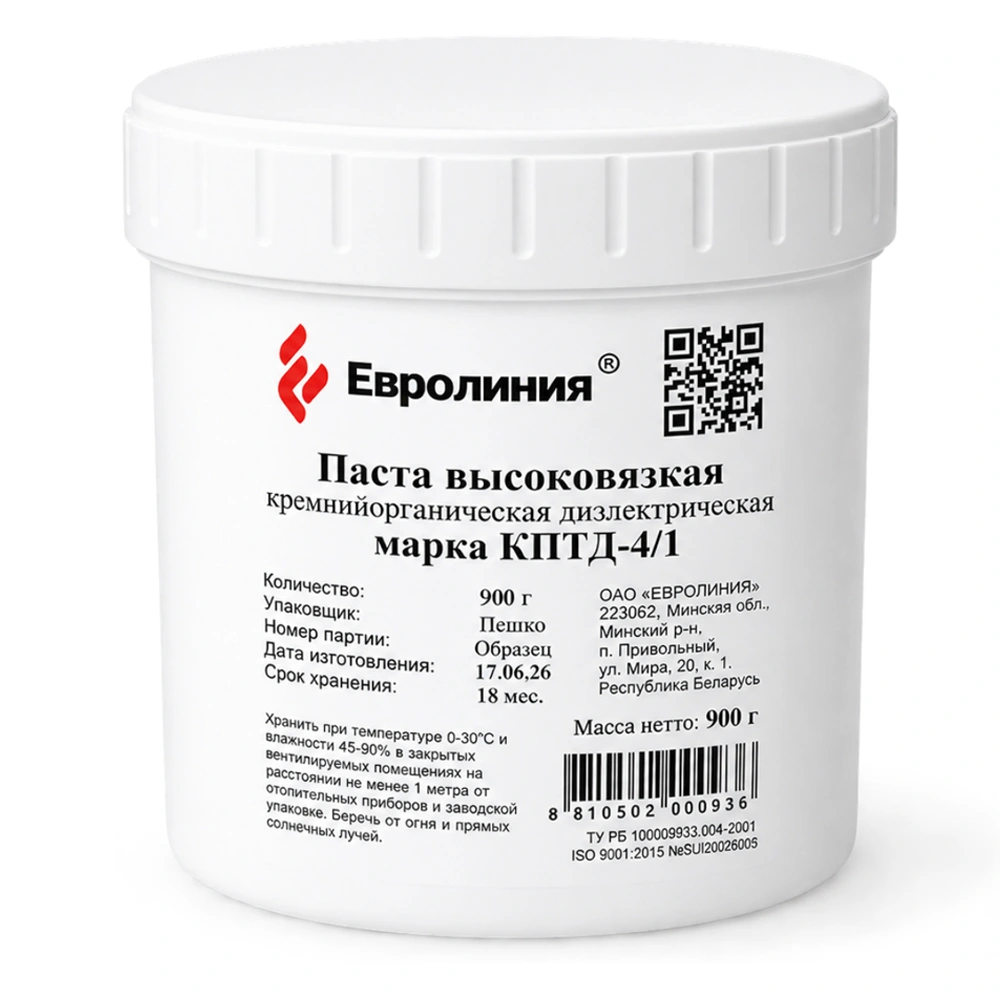

Высоковязкая паста КПТД-4/1

Высоковязкая паста

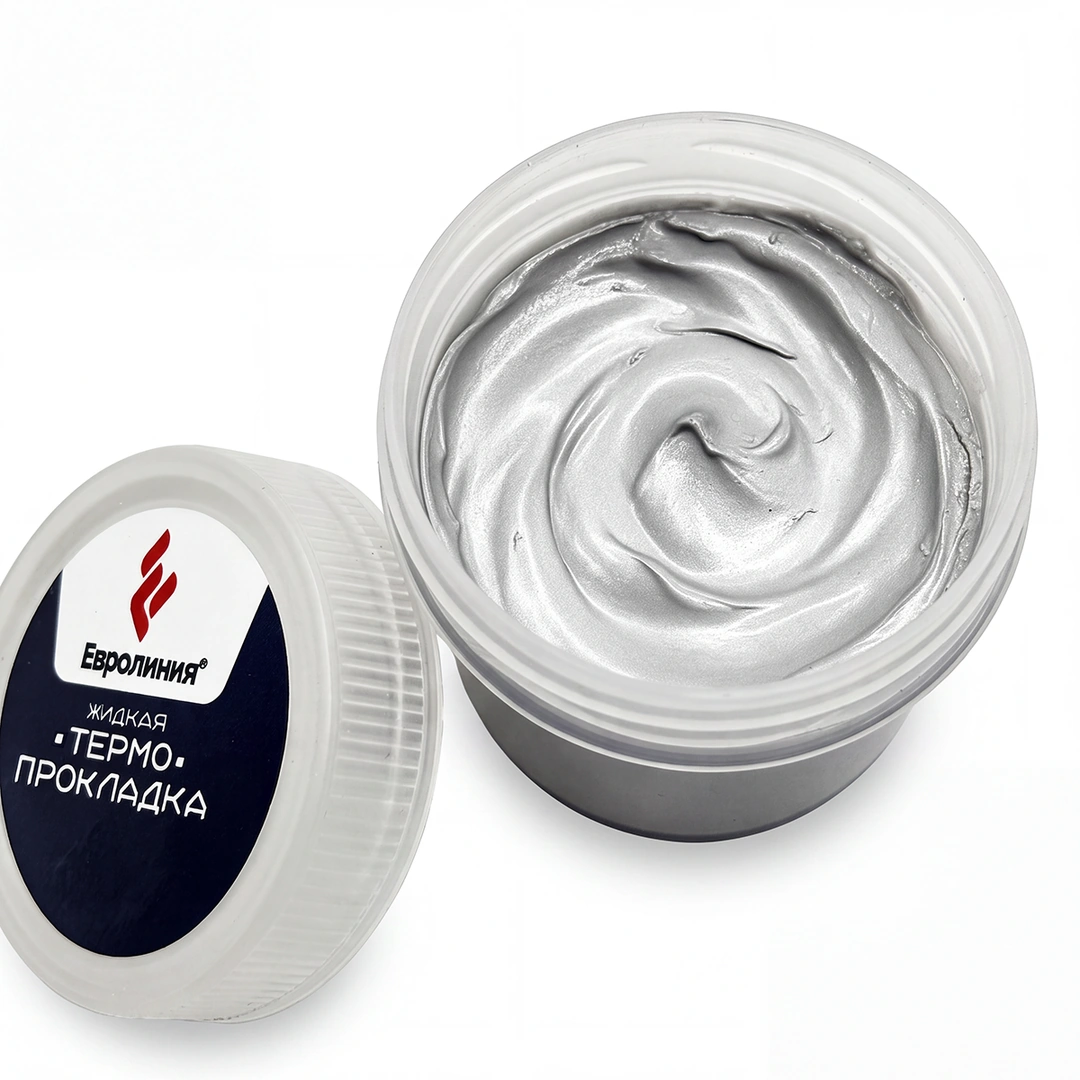

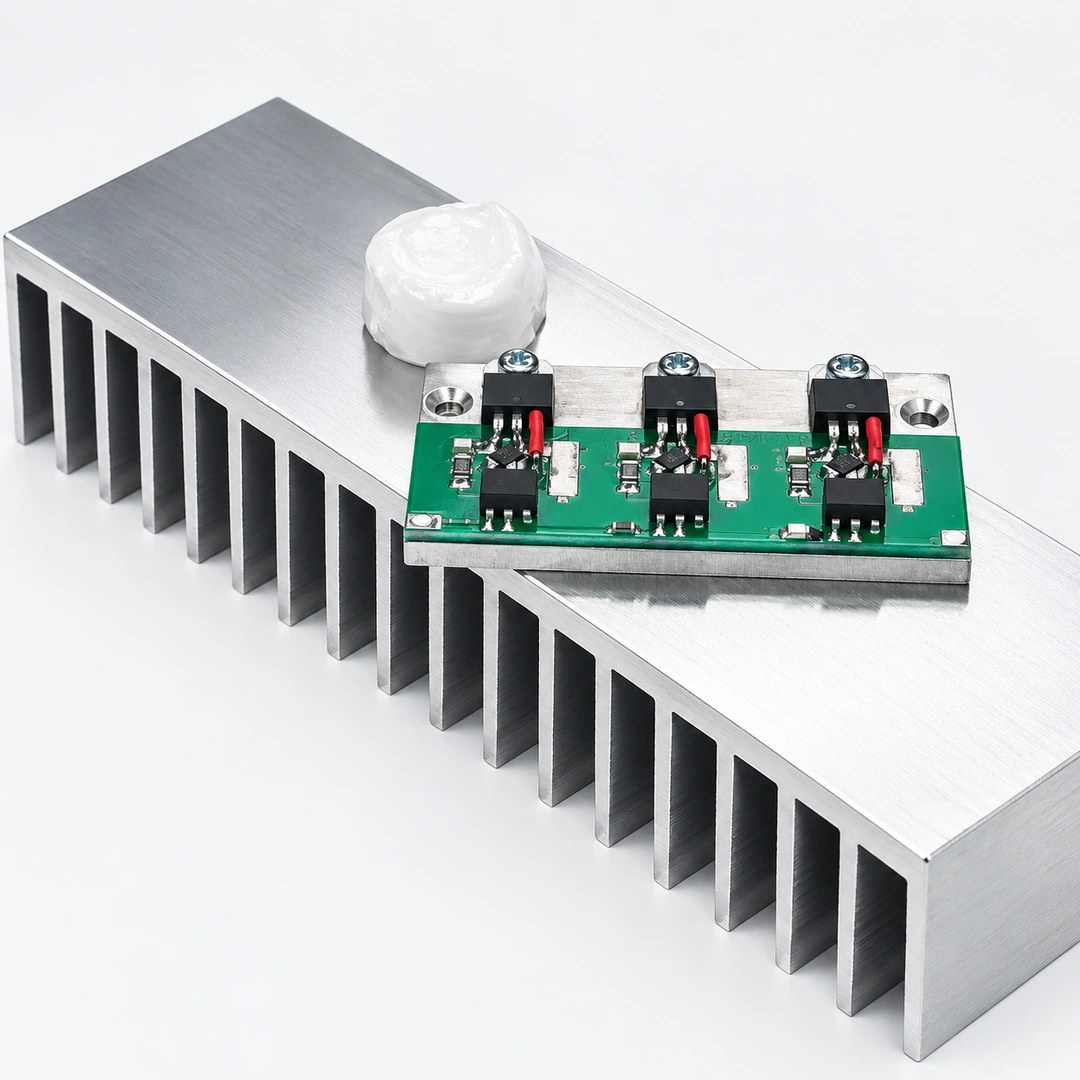

КПТД-4 — высоковязкая теплопроводящая электроизоляционная паста (жидкая прокладка) для теплоотвода в условиях плотного монтажа. Материал заполняет неровности и зазоры между компонентом и радиатором или корпусом изделия, сохраняет положение при нагреве и обеспечивает эффективный отвод тепла.

Основные свойства

Теплопроводность:: 7,7 Вт/(м·К)
Плотность:: 2,8 – 2,9 г/см³
Пробивное напряжение:: 18 кВ/мм

Все характеристики КПТД-4/1 Техническая информация в PDF

Оставить заявку Тестовый образец

Сравнительная таблица КПТД-4

Сравнение всех свойств

КПТД-4 ВЫСОКОВЯЗКАЯ ПАСТА		Норма по ТУ РБ 100009933.004-2001	Методы контроля
КПТД-4 ВЫСОКОВЯЗКАЯ ПАСТА		Марка высоковязкой пасты
Основные свойства		КПТД-4/1
Физические	Внешний вид	Однородная вязко-пластичная масса без механических примесей	Визуально ГОСТ 20841.1
	Цвет	Серый
	Коррозионное воздействие	Отсутствует
	Плотность, г/см³	2,8 – 2,9	ГОСТ 15139-69 ASTM D792-20
	Пенетрация, единицы	186 – 203 (в зависимости от температуры)	ASTM D217
Электрические	Пробивное напряжение, кВ/мм	до 18	IEC 60243-1:2013 ASTM D149-25
Термические	Теплопроводность, Вт/(м·К)	7,3 – 7,7	ASTM D5470-17(2024)
	Термическое сопротивление, °C/Вт	0,036*	ASTM E1530
	Интервал рабочих температур, °C	от −60 до +180	ASTM D3045/D745

* при толщине слоя 0,35 мм и площади 7 мм²

Отвечаем на частые вопросы

Меры предосторожности

Термопрокладки КПТД-4 пожаро- и взрывобезопасны, водостойки. По степени воздействия на организм человека относятся к 4 классу опасности по ГОСТ 12.1.007.
При попадании компаунда или его компонентов в глаза - промыть большим количеством воды. С кожных покровов смыть растворителем бензином, или изопропиловым спиртом с последующей мойкой водой с мылом. Многократный контакт может привести к сухости, или растрескиванию кожи.

Гарантии изготовителя

Изготовитель гарантирует соответствие теплопроводных паст КПТД-4 требованиям технических условий при соблюдении условий транспортирования, хранения и применения.
Срок хранения теплопроводной пасты в закрытой таре предприятия-изготовителя составляет 18 месяцев с даты изготовления.
После истечения срока хранения у потребителя теплопроводную пасту испытывают перед каждым применением на соответствие требованиям технических условий. При условии соответствия теплопроводная паста может быть использована по прямому назначению.
Рекламации и претензии по качеству принимаются при возврате продукции в таре предприятия-изготовителя с предоставлением копий сопроводительных документов на полученную продукцию от предприятия-изготовителя (накладная, удостоверение о качестве).

Обозначение при заказе

Обозначение высоковязкой пасты КПТД-4 при заказе

Высоковязкий тиксотропный теплопроводный электроизоляционный материал
НОМАКОН™ КПТД-4/1 ТУ РБ 100009933.004-2001, или
КПТД-4/1 ТУ РБ 100009933.004-2001

где КПТД-4/1 – марка материала;
-4 – материал четвёртого вида (высоковязкая тиксотропная паста);
/1 – первого типа по составу керамического наполнителя.
